1000V 60A 60KW højspændings DC strømforsyning Grundparametre: Input AC 380V±10%, frekvens 45Hz-65Hz, output 1000V 60A, total effekt 60KW; RS485 programkontrol, spænding og strøm justerbar.
1000V 60A 60KW højspændings DC strømforsyning
Grundparametre: Input AC 380V±10%, frekvens 45Hz-65Hz, output 1000V 60A, total effekt 60KW; RS485 programkontrol, spænding og strøm justerbar.
| Arbejdsmiljø |
Relativ luftfugtighed |
≤95%RH, ingen kondens |
| højde |
For højder på 2000m og derover bør derering overvejes |
|
| kølemetode |
tvungen luftkøling |
|
| Driftstemperatur |
-25℃~+55℃, derating for brug over +55℃ |
|
| kommunikation input |
Indgangsspændingsområde |
260Vac~530Vac, 3L+PE |
| Frekvensområde |
45Hz~65Hz |
|
| Effektfaktor |
≥0,99 |
|
| Effektivitet |
>95 % |
|
| THD |
≤ 5 % |
|
| DC udgang |
udgangseffekt |
60 kW |
| spændingsområde |
50Vdc~1000Vdc, med et spændingsjusteringstrin på 0,1Vdc |
|
| Udgangsstrømbegrænsning |
0,6 ~ 60A kontinuerligt justerbar |
|
| nuværende deling |
Ubalancegrad <±5 % |
|
| spændingsreguleringsnøjagtighed |
<±0,5 % |
|
| strømstabilitetsnøjagtighed |
≤±1 % |
|
| overvåge |
kommunikationsmetode |
CAN-bus (RS485 eller 232) |
| Alarm og beskyttelse |
Over/underspændingsbeskyttelse |
Automatisk nedlukningsbeskyttelse, genoptager automatisk driften efter normal input |
| Udgangsoverspændingsbeskyttelse |
Enheden lukker automatisk ned og låser, hvilket kræver genstart for at genoptage driften |
|
| Overstrøms- og kortslutningsbeskyttelse |
Enheden lukker automatisk ned og låser, hvilket kræver genstart for at genoptage driften |
|
| overtemperaturbeskyttelse |
Automatisk nedlukningsbeskyttelse, der automatisk genoptager driften, efter at temperaturen vender tilbage til normal |
|
| Produkt stabilitet |
Gennemsnitlig tid mellem fejl (MTBF) |
over 500.000 timer |
| Overordnede dimensioner |
størrelse |
Højde: 264mm * Bredde: 430mm * Længde: 560mm |

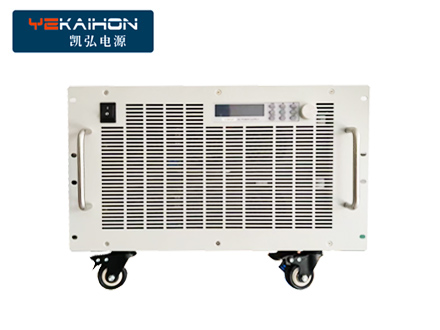

1000V 60A 60KW højspændings DC strømforsyning
Brugsanvisning
Denne type professionel strømforsyning har normalt høj integration og intelligens, og driftsprocessen er generelt som følger:
Forberedende arbejde: Ledningsføring og eftersyn
●Inputledninger: Tilslut strømforsyningen til det tilsvarende industrielle strømnet (såsom AC 380V ± 10 % trefaset strøm).
●Udgangsledninger: Brug et dedikeret kabel, der er i stand til at føre en strøm på 60A eller mere for pålideligt at forbinde strømudgangsterminalen til belastningsenheden. Sørg for, at de positive og negative forbindelser er korrekte og sikre for at forhindre overophedning forårsaget af dårlig kontakt.
●Jording: Strømforsyningens beskyttende jordforbindelse skal være godt jordet for at sikre driftssikkerhed.
Tænd og parameterindstilling: to hovedmetoder
●Lokal drift: Indstil den ønskede udgangsspænding (0-1000V) og udgangsstrøm (0-60A) direkte gennem berøringsskærmen, knapperne og knapperne på strømpanelet. Du kan vælge mellem konstant spænding (CV) eller konstant strøm (CC), og strømmen vil automatisk skifte for at opretholde den indstillede værdi.
●Fjernbetjening/programmerbar betjening: gennem kommunikationsgrænseflader på power-backplanet (såsom RS485, RS232, Ethernet osv.) KAN）， Tilslut til en computer eller PLC (Programmable Logic Controller). I den øverste computersoftware kan du:
Brug standardkommandoer såsom SCPI og ModBus til kompleks programmering. Tilpas udgangsspænding/strømbølgeformer (såsom trinbølger, pulsbølger) for at simulere virkelige arbejdsforhold. Sømløs integration med automatiserede testsystemer.
Start output og overvågning
●Når du har bekræftet, at alle parameterindstillinger er korrekte, skal du trykke på knappen "Output" eller "Run" for at starte strømforsyningen.
● Realtidsovervågning af spænding, strøm, strøm og andre data via panelskærme eller øvre computersoftware. Mange strømforsyninger understøtter dataregistreringsfunktion, hvilket letter senere analyse.
Sikker nedlukning
●Når test eller produktion er afsluttet, skal du først stoppe udgangen og derefter slukke for strømafbryderen.
●Følg strengt princippet om at afbryde strømmen først og afbryde ledninger senere, og brug ikke elektricitet.
Kernefordele og forholdsregler
●Effektiv og stabil: Ved at vedtage avancerede teknologier såsom IGBT, kan den fulde belastningseffektivitet nå over 95%, og den kan fungere stabilt i lang tid. Høj nøjagtighed af udgangsspænding/strøm (stabil spænding <± 0,5%, stabil strøm ≤± 1%).
●Rige funktioner: udstyret med flere beskyttelser såsom overspænding, overstrøm, overtemperatur og kortslutning; Understøtter parallel udvidelse af flere enheder for at opnå højere strøm; Nogle avancerede modeller har tovejsfunktioner, som kan tilbageføre elektrisk energi til nettet, spare energi og reducere forbruget.
●Bemærkninger:
Professionel betjening: Den skal betjenes af uddannede fagfolk.
Miljøkrav: Vær opmærksom på udstyrets arbejdstemperatur, fugtighed og højdekrav for at sikre god ventilation og varmeafledning.
Udstyrsmatchning: Sørg for, at spænding, strøm og effekt af belastningsudstyret er inden for strømforsyningsområdet, og reserver en vis margin.
